详细实验部分：https://lht.wiki/20211029-DC-adder/
一、实验目的与要求 1、实验目的： （1） 掌握全加器、串行进位加法器和超前进位加法器的原理与设计方法；
（2） 掌握运用Verilog HDL语言进行结构、数据流描述与建模方法；
（3） 掌握运用Verilog HDL语言进行模块调用的方法。
2、实验要求： （1）使用结构描述方式建模全加器FA模，并仿真验证其功能。

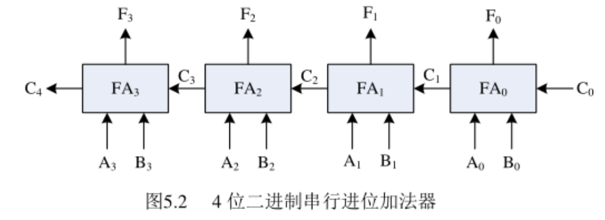

（2）调用4个FA模块，实现4位串行进位加法器(如图5.2)，并仿真验证其功能。

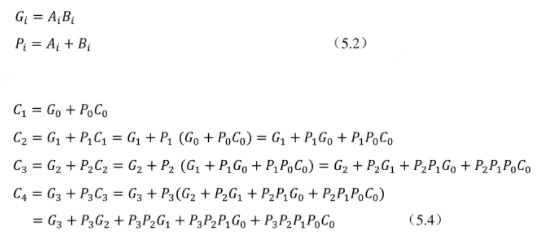

（3） 使用数据流描述方法，实现图5.3中的4位超前进位电路模块，逻辑表达式如式(5.2)和式(5.4)。
（4）调用4个FA模块，及1个4位超前进位电路模块，构成4位的超前进位加法器模块。模块引脚如图5.4所示,内部结构如图5.3所示。
（5） 板级验证4位二进制超前进位加法器模块。如图。
（6） 选择典型输入数据，将实验结果记录到表中
（7）撰写实验报告。
二、实验设计与程序代码 1、模块设计说明
本实验的设计方案完全按照实验要求，分为全加器模块fa、4位串行加法器FourBitFA、4位超前进位电路模块CarryAheadAdd和4位超前进位加法器模块CarryAheadAdder，连接关系如上图所示。
2、实验程序源代码及注释等 1 2 3 4 5 6 7 8 9 10 11 12 13 `timescale 1ns / 1ps module fa(A, B, CI, S, CO); output S, CO; input A, B, CI; wire S1, T1, T2, T3; xor XOR_1(S1, A, B), XOR_2(S, S1, CI); and AND_1(T1, A, B), AND_2(T2, S1, CI); or OR_1(CO, T1, T2); endmodule
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 `timescale 1ns / 1ps module FourBitFA(X, Y, Cin, Sum, Cout); parameter size = 4 ; input [size-1 :0 ] X, Y; output [size-1 :0 ] Sum; input Cin; output Cout; wire [size-1 :1 ] C; fa fa0(X[0 ], Y[0 ], Cin, Sum[0 ], C[1 ]), fa1(X[1 ], Y[1 ], C[1 ], Sum[1 ], C[2 ]), fa2(X[2 ], Y[2 ], C[2 ], Sum[2 ], C[3 ]), fa3(X[3 ], Y[3 ], C[3 ], Sum[3 ], Cout); endmodule
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 `timescale 1ns / 1ps module CarryAheadAdd(X, Y, Cin, Cout); parameter size = 4 ; input [size-1 :0 ] X, Y; input Cin; output [size:0 ] Cout; wire [size:0 ] C, G, P; assign C[0 ] = Cin; assign P = X ^ Y; assign G = X & Y; assign C[1 ] = G[0 ] | (P[0 ] & C[0 ]); assign C[2 ] = G[1 ] | (P[1 ] & (G[0 ] | (P[0 ] & C[0 ]))); assign C[3 ] = G[2 ] | (P[2 ] & (G[1 ] | (P[1 ] & (G[0 ] | (P[0 ] & C[0 ]))))); assign C[4 ] = G[3 ] | (P[3 ] & (G[2 ] | (P[2 ] & (G[1 ] | (P[1 ] & (G[0 ] | (P[0 ] & C[0 ]))))))); assign Cout = C; endmodule
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 `timescale 1ns / 1ps module CarryAheadAdder(Sum, Cout, X, Y, Cin); parameter size = 4 ; input [size-1 :0 ] X, Y; input Cin; output [size-1 :0 ] Sum; output Cout; wire [size:0 ] C; CarryAheadAdd CarryAheadAdd_0(X, Y, Cin, C); fa fa0(X[0 ], Y[0 ], Cin, Sum[0 ]), fa1(X[1 ], Y[1 ], C[1 ], Sum[1 ]), fa2(X[2 ], Y[2 ], C[2 ], Sum[2 ]), fa3(X[3 ], Y[3 ], C[3 ], Sum[3 ]); assign Cout = C[4 ]; endmodule
三、实验仿真 1.仿真代码及结果 （1） 全加器 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 `timescale 1ns / 1ps module tb_fa; parameter PERIOD = 10 ; reg A = 0 ; reg B = 0 ; reg CI = 0 ; wire S ; wire CO ; fa u_fa ( .A ( A ), .B ( B ), .CI ( CI ), .S ( S ), .CO ( CO ) ); initial {A,B,CI}=3'b0 ; always begin #100 ; {A,B,CI}={A,B,CI} + 1'b1 ; end endmodule
（2）四位串行加法器 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 `timescale 1ns / 1ps module tb_FourBitFA; parameter PERIOD = 10 ; parameter size = 4 ; reg [size-1 :0 ] X = 0 ; reg [size-1 :0 ] Y = 0 ; reg Cin = 0 ; wire [size-1 :0 ] Sum ; wire Cout ; FourBitFA #( .size ( size )) u_FourBitFA ( .X ( X [size-1 :0 ] ), .Y ( Y [size-1 :0 ] ), .Cin ( Cin ), .Sum ( Sum [size-1 :0 ] ), .Cout ( Cout ) ); initial {X, Y, Cin} = 9'b0 ; always begin #100 ; {X, Y, Cin} = {X, Y, Cin} + 1'b1 ; end endmodule
（3）四位超前进位加法器 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 `timescale 1ns / 1ps module tb_CarryAheadAdder; parameter PERIOD = 10 ; parameter size = 4 ; reg [size-1 :0 ] X = 0 ; reg [size-1 :0 ] Y = 0 ; reg Cin = 0 ; wire [size-1 :0 ] Sum ; wire Cout ; CarryAheadAdder #( .size ( size )) u_CarryAheadAdder ( .X ( X [size-1 :0 ] ), .Y ( Y [size-1 :0 ] ), .Cin ( Cin ), .Sum ( Sum [size-1 :0 ] ), .Cout ( Cout ) ); initial {X, Y, Cin} = 9'b0 ; always begin #100 ; {X, Y, Cin} = {X, Y, Cin} + 1'b1 ; end endmodule

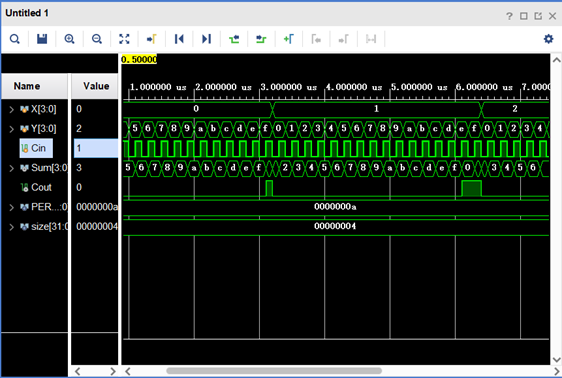

2.仿真结果分析 （1）全加器 列举部分例子：
A
B
CI
S
CO
0
0
0
0
0
0
0
1
1
0
0
1
0
1
0
0
1
1
0
1
1
0
0
1
0
1
0
1
0
1
1
1
0
0
1
1
1
1
1
1
对于有限的仿真结果来说，基本正确，符合要求。
（2） 四位串行加法器
X[3:0]
Y[3:0]
Cin
Sum[3:0]
Cout
0
5
0
5
0
0
5
1
6
0
0
f
0
f
1
1
e
1
0
1
2
4
0
6
0
2
9
1
c
0
2
c
0
e
0
2
f
0
1
1
对于有限的仿真结果来说，基本正确，符合要求。
（3）四位超前进位加法器
X[3:0]
Y[3:0]
Cin
Sum[3:0]
Cout
0
5
0
5
0
0
5
1
6
0
0
f
0
f
1
1
e
1
0
1
2
4
0
6
0
2
9
1
c
0
2
c
0
e
0
2
f
0
1
1
对于有限的仿真结果来说，基本正确，符合要求。

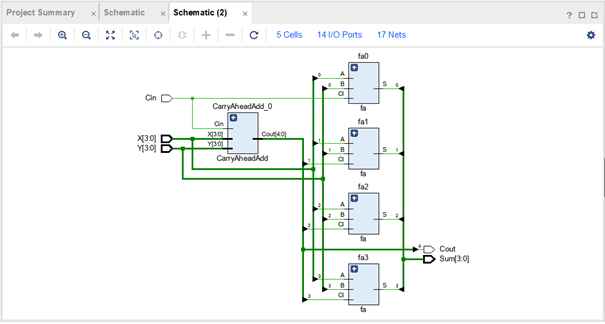

四、电路图
五、引脚配置 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 # X，Y，Cin依次配置在从左往右的9个开关上 # Sum，Cout依次配置在从左往右的5个显示灯上 set_property IOSTANDARD LVCMOS18 [get_ports {X[3]}] set_property PACKAGE_PIN V5 [get_ports {X[3]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN T4} [get_ports {X[2]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN V6} [get_ports {X[1]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN T5} [get_ports {X[0]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN T6} [get_ports {Y[3]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN V7} [get_ports {Y[2]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN R8} [get_ports {Y[1]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN U9} [get_ports {Y[0]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN T9} [get_ports Cin] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN U6} [get_ports {Sum[3]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN R5} [get_ports {Sum[2]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN U7} [get_ports {Sum[1]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN R6} [get_ports {Sum[0]}] set_property -dict {IOSTANDARD LVCMOS18 PACKAGE_PIN R7} [get_ports Cout]
六、思考与探索 1、实验结果记录：
A[3:0]
B[3:0]
C0
F[3:0]
C4
0000
0000
0
0000
0
0000
0000
1
0001
0
1111
0000
1
0000
1
1110
0010
1
0001
1
1111
1111
1
1111
1
1111
1111
0
1110
1
1001
1101
1
0111
1
0100
1010
1
1111
0
2、实验结论： 通过有限的测试结果，该加法器设计正确。
3、问题与解决方案： 问题：综合时失败，最后发现是因为杀毒软件杀死了进程。
解决方案：在杀毒软件信任vivado的运行程序。

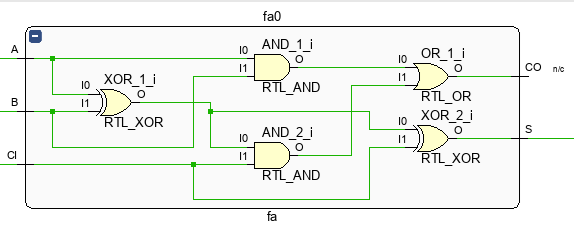

4、思考题： （1）FA模块的电路图与逻辑表达式是否相符？ 相符，如下图
（2）数据流描述方式实现的FA与结构建模产生的电路图是否相同 数据流描述：
结果与上面结构建模的电路图相同
（3）4位串行进位加法器，产生正确的和与进位需要？，如果位数位n，则为？ 9Ty, （2n+1）Ty
（4）得到的电路图与我想设计的相同

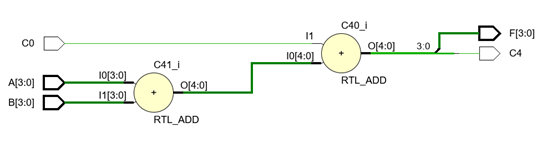

（5）assign {C4, F} = A + B + C0; 这种写法生成的电路图不同
